一、描述
本公司的BM4432I 模塊采用的是一款高度集成的無線ISM頻段收發芯片。極低的接收靈敏度(-121dBm/1200bps),再加上業界領先的+20dBm的輸出功率保證擴大范圍和提高鏈路性能。同時內置天線多樣性和對跳頻支持可以用于進一步擴大范圍，提高性能。

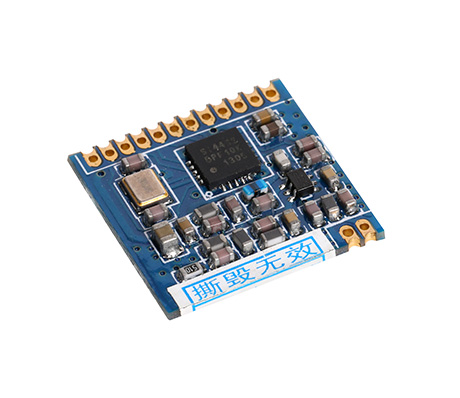

BM4432I模塊采用的是Silicon Lab Si4432的高性能收發芯片設計的一款純射頻模塊，該模塊體積小，性能高，SPI接口可方便客戶可直接配置模塊參數，靈活應用。
前同步信號檢測,可配置數據包結構、溫度感應和8位模數轉換器、集成穩壓器、跳頻功能、上電復位功能等。
二、特點
☆ 頻率范圍：490MHz（433/868/915MHz頻率需定制）
☆ 靈敏度高達 -121dBm/1200bps
☆ 最大輸出功率：20dBm
☆ 80mA@+20dBm（發射）
☆ 數據傳輸率：1.2-250kbps
☆ FSK，GFSK和OOK調制模式
☆ 1.8-3.6 V供電
☆ 超低耗關機模式
☆ 數字接收信號強度指示(RSSI)
☆ 定時喚醒功能
☆ 天線自動匹配及雙向開關控制
☆ 可配置數據包結構
☆ 前同步信號檢測
☆ 64字節收發數據寄存器（FIFO）
☆ 低電能檢測
☆ 溫度感應和8位模數轉換器
☆ 工作溫度范圍：-20 ~ +85°C
☆ 集成穩壓器
☆ 跳頻功能
☆ 上電復位功能
☆ 內置晶體調整功能
☆ 可方面客戶貼片式和插針式應用
☆ 數字接收信號強度指示(RSSI)
☆ 64字節收發數據寄存器（FIFO）
三、應用
☆ 遙控器
☆ 遠程抄表
☆ 家庭安防報警及遠程無鑰匙進入
☆ 工業控制
☆ 家庭自動化遙測
☆ 個人數據記錄
☆ 玩具控制
☆ 傳感器網絡
☆ 輪胎氣壓監測
☆ 健康監測
☆ 無線PC外圍設備
☆ 標簽讀寫器
四、性能參數
參數 | 最小 | 典型 | 最大 | 單位 | 條件 | |
運行條件 | ||||||
工作電壓范圍 | 1.8 | 3.3 | 3.6 | V | ||
工作溫度范圍 | -20 | 85 | ℃ | |||
電流消耗 | ||||||
接收電流 | 18.1 | mA | ||||
發射電流 | 80 | mA | @20dBm | |||
體眠電流 | <1 | uA | ||||
射頻參數 | ||||||
頻率范圍 | 482 | 490 | 498 | MHZ | @ 490MHZ | |
調制速率 | 1.2 | 250 | Kbps | FSK | ||
發射功率范圍 | 0 | 20 | dBm | |||
接收靈敏度 | -121 | dBm | @data=1.2kbps,Fdev=30kHZ | |||

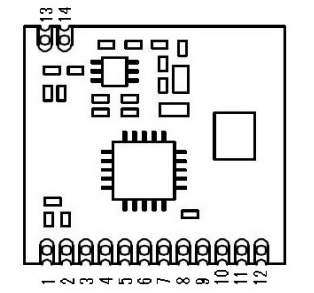

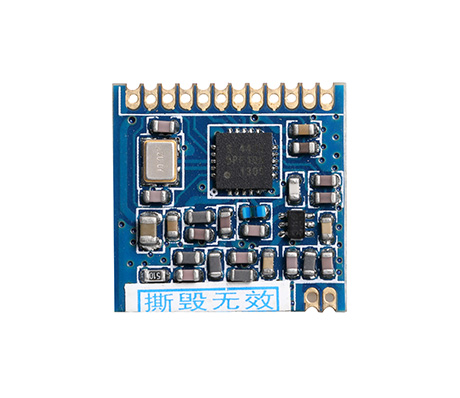

五、引腳定義
序號 | 管腳定義 | 說明 |
1 | GND | 接電源地 |
2 | GPIO0 | 內部已接模塊的發射控制腳，發射狀態為高電平，接收為低電平 |
3 | GPIO1 | 內部已接模塊的接收控制腳，接收狀態為高低電平，發射為低電平 |
4 | GPIO2 | 直接連芯片的GPIO2引腳 |
5 | VCC | 接電源正極3.3V |
6 | SDO | 0～VDD V數字輸出，提供了對內部控制寄存器的串行回讀功能 |
7 | SDI | 串行數據輸入。0～VDD V數字輸入。該引腳為4線串行數據串行數據流總線。 |
8 | SCLK | 串行時鐘輸入。0～VDD V數字輸入。該引腳提供了4線串行數據時鐘功能。 |
9 | NSEL | 串行接口選擇輸入引腳。0～VDD V數字輸入。這個引腳為4線串行數據總線提供選擇/使能功能，這個信號也用于表示突發讀/寫模式。 |
10 | NIRQ | 中斷輸出引腳 |
11 | SDN | 關閉輸入引腳。0～VDD V數字輸入。在除關機模式的所有模式SDN=0。當SDN=1時芯片將被徹底關閉并且寄存器的內容將丟失。 |
12 | GND | 接電源地 |
13 | ANT | 接50歐的同軸天線 |
14 | GND | 接電源地 |

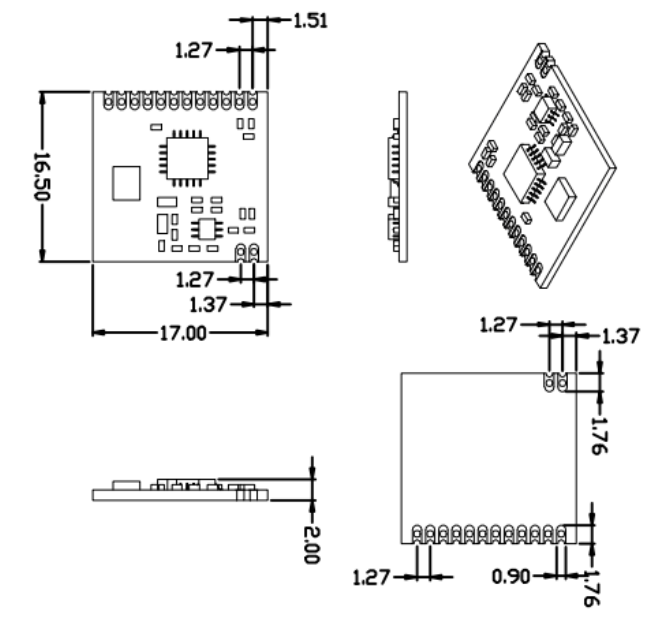

六、外形尺寸

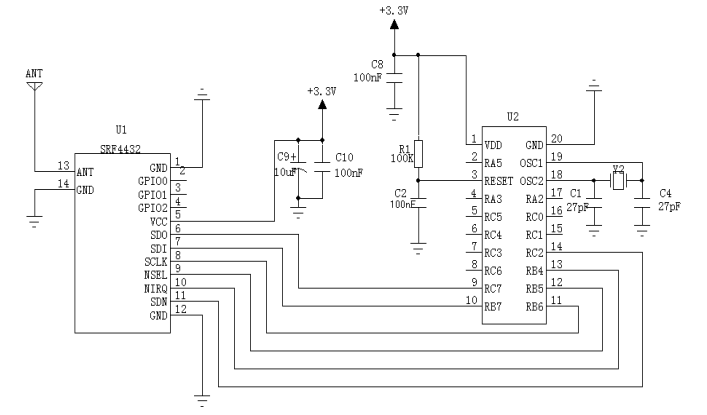

七、典型應用電路
八、產品技術指標：
型號：BM4432I
調制方式：GFSK
接口類型：SPI接口射頻模塊
工作頻率：490MMHZ(433M/315M/868M/915M需定制)
發射功率：0-100mW
接收靈敏度：-121dBm@1200bps
發射電流：≤80mA
接收電流：≤18mA
通信速率：1.2K-250Kbps用戶通過MCU編程控制
工作電源：直流+1.8-3.6V
工作溫度：-20℃～85℃
工作濕度：10%～90%相對濕度,無冷凝
外形尺寸：裸板16.5mm x 17mm x 3mm
九、聲明
本公司保留未經通知隨時更新本產品使用手冊的最終解釋權和修改權！
本公司保留不發布通知而對該產品和服務隨時進行修正、更改、補充、改進和其它變動的權利。用戶敬請在購買產品之前獲取最新的相關信息并核實該信息是最近的和完整的。所有產品在訂單確認后將遵從北京博坤盛泰科技有限公司的銷售條款和條例進行銷售。北京博坤盛泰科技有限公司保證產品性能在銷售時符合技術指標，測試和其它質量控制符合產品質量保證。
備注：
本手冊的修改權、更新權及最終解釋權均屬本公司所有，其它任何公司及個人(自然人)無權使用、更改、傳播本手冊中的詳細條款或專屬圖片及本手冊涉及的核心理念進行商業活動，如本公司發現有違反或侵害本公司利益者，本公司有權向相關司法機構提起訴訟的權利。
